Manuale di chiusura della giunzione in fibra ottica GPJ-(04)6
Applicazioni
Il prodotto può essere applicato nei collegamenti in linea retta e in derivazione (uno su due, uno su tre) di cavi ottici entro il diametro di 16 mm (φ), tutti i tipi e strutture, quando posato sopra la testa, in condotta, interrato o in il pozzo.Nel frattempo, viene applicato anche al collegamento di cavi telefonici urbani interamente in plastica.
Caratteristiche
●Tutti gli indici di proprietà sono conformi allo standard nazionale YD/T814-2013.

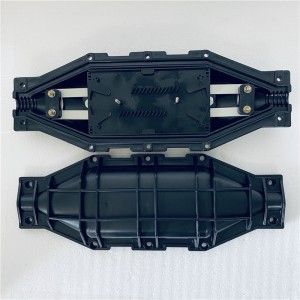

●Il corpo della custodia è realizzato con tecnopolimeri ad alta intensità importati (ABS) e ha formato la forma con plastica stampata ad alta pressione.Ha la forma di HALF rettangolo, con i vantaggi di minor peso, alta intensità meccanica, resistenza alla corrosione, anti-fulmine e lunga durata.
●Il corpo della custodia e l'ingresso del cavo sono sigillati con striscia di gomma adesiva (non vulcanizzata) e nastro sigillato.Capacità di tenuta affidabile.Può essere riaperto e di facile manutenzione.
●Il vassoio di fusione delle fibre sovrapposto e l'unità di terra isolante separata rendono la disposizione dei nuclei, l'espansione della capacità e la messa a terra del cavo flessibile, comoda e sicura.
●Il componente metallico esterno e l'unità di fissaggio sono realizzati in acciaio inossidabile, quindi possono essere utilizzati ripetutamente in ambienti diversi.
Specifica
●Dimensioni esterne: (lunghezza × larghezza × altezza) 390 × 140 × 75
●Peso: 1,2 kg
●Raggio di avvolgimento della fibra ottica: ≥40mm
●Perdita extra del vassoio in fibra: ≤0,01 dB
●Lunghezza della fibra rimasta nel vassoio: ≥1,6 m
●Iber capacità: singolo: 48 core
●Temperatura di lavoro: - 40℃ ~ + 70℃
●Resistenza alla pressione laterale: ≥2000N / 10cm
●Resistenza agli urti:≥20 Nm
Operazioni
●Scegli l'anello del cavo con il diametro esterno adeguato e fallo passare attraverso il cavo ottico.Staccare il cavo, rimuovere l'alloggiamento esterno e interno, nonché il tubo di contatto allentato e lavare via il grasso di riempimento, lasciando 1,1 ~ 1,6 m di fibra e un'anima in acciaio di 30 ~ 50 mm.
●Fissare il cavo premendo la scheda e il cavo, insieme al cavo rinforzano l'anima in acciaio.Se il diametro del cavo è inferiore a 10 mm, legare prima il punto di fissaggio del cavo con del nastro adesivo finché il diametro non ha raggiunto i 12 mm, quindi fissarlo.
●Condurre la fibra nel vassoio di fusione e di collegamento, fissare il tubo termocontratto e il tubo termofusibile a una delle fibre di collegamento.Dopo aver fuso e collegato la fibra, spostare il tubo di contrazione del calore e il tubo di fusione del calore e fissare il bastoncino di rinforzo in acciaio inossidabile (o quarzo), assicurarsi che il punto di collegamento sia al centro del tubo dell'alloggiamento.Riscalda il tubo per trasformare i due in uno.Mettere il giunto protetto nel vassoio di posa delle fibre.(un vassoio può contenere 12 anime).
●Disporre uniformemente la fibra sinistra nel vassoio di fusione e collegamento e fissare la fibra di avvolgimento con fascette di nylon.Utilizzare i vassoi dal basso verso l'alto.Dopo che tutta la fibra è stata collegata, coprire lo strato superiore e fissarlo.
●Posizionarlo e utilizzare il filo di terra in conformità con il piano di progetto.
●Sigillatura del serracavo in prossimità dell'ingresso della chiusura della giunzione e della giunzione degli anelli del cavo con nastro sigillante.E chiudere gli ingressi non utilizzati con tappi, con parti concave esposte del tappo sigillate con nastri.Quindi inserire le guarnizioni di tenuta nella scanalatura di tenuta sui lati del guscio e ingrassare la parte concava di ingresso del corpo tra le due parti del guscio.Quindi richiudere le due parti della calotta e serrarla con bulloni in acciaio inox.I bulloni devono essere avvitati saldamente con una forza bilanciata.
●In base alle esigenze di posa, posizionare e fissare l'attrezzo di sospensione.

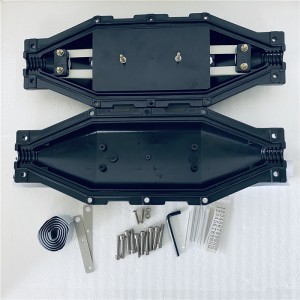

Lista imballaggio
●Corpo principale della cassa comune: 1 set
●Blocco: 2 pz
●Nastro sigillante: 1 moneta
●Bastone sigillo: 2 pz
●Filo di messa a terra: 1 bastoncino
●Panno abrasivo: 1 stick
●Carta per etichette: 1 pezzo
●Dado in acciaio inossidabile: 10 set
●Guaina termoretraibile: 2-48 pz
●Hitcher: 1 pezzo
●Cravatta in nylon:Bastone 4-16
